Stycznik prądu przemiennego typu Siemens J3TF

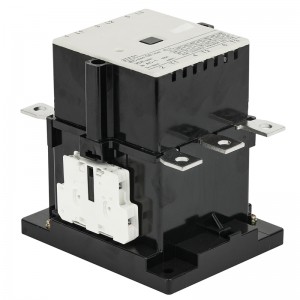

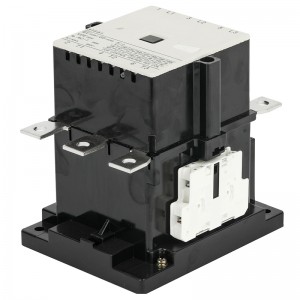

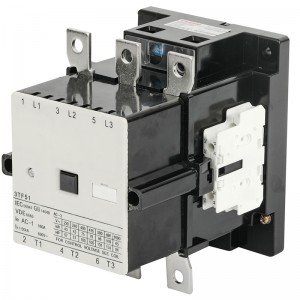

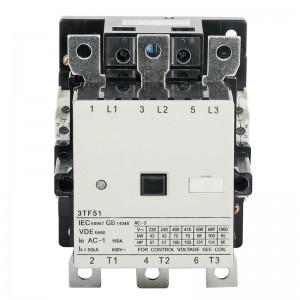

Wyróżniony obraz stycznika prądu przemiennego typu Siemens J3TF

Krótki opis:

Stycznik AC serii J3TF nadaje się do częstotliwości 50/60 Hz, znamionowego napięcia izolacji do 1000 V, znamionowego prądu roboczego 9-475 A przy obciążeniu AC-3.Stosowany jest głównie do tworzenia/rozłączania obwodu elektrycznego na duże odległości oraz do częstego uruchamiania/zatrzymywania, a także z przekaźnikiem termicznym w celu utworzenia magnetycznego rozrusznika silnika.Produkt jest zgodny z normą IEC60947-4-1.

Wyślij e-mail do nas

Szczegóły produktu

Więcej opisu

Tagi produktów

Specyfikacja

Typ		J3TF-9/12	J3TF-16/22	J3TF-32	J3TF-45/63	J3TF-75/85	J3TF-110/140	J3TF-170/205	J3TF-250/300	J3TF-400/475
Mechaniczny Wytrzymałość (X106)		10	10	10	8	8	8	8	8	8
Standardowy prąd termiczny (A)		20	30	45	80	100	160	210	300	400/550
Izolacja znamionowa napięcie (V)		660	660	660	1000	1000	1000	1000	1000	1000
Oceniono działanie prąd (A)	AC-3	9/12	16/22	32	45/63	75/85	110/140	170/205	250/300	400/475
Oceniono działanie prąd (A)	AC-4	3.3/4.3	7,7/8,5	15.6	24/28	34/42	54/68	75/96	110/125	150
Moc sterowanego silnika (KW) AC-3	380 V	4/5,5	7,5/11	15	22/30	37/45	55/75	90/110	132/160	200/250
Moc sterowanego silnika (KW) AC-3	660 V	5,5/7,5	11	23	39/55	67	100	156	235	375
Moc sterowanego silnika (KW) AC-4	380 V	1,4/1,9	3,5/4	7,5	12/14	17/21	27/35	38/50	58/66	81
Moc sterowanego silnika (KW) AC-4	660 V	2.4/3.3	6/6,6	13	20.8/24	29,5/36	46,9/60	66/86	100/114	140
Częstotliwość operacji (I/godz.)	AC-3	1000	750	750	1200/1000	1000/850	1000/750	700/500	700/500	500/420
Częstotliwość operacji (I/godz.)	AC-4	250	250	250	400/300	300/250	300/200	200/130	200/130	150
Elektryczny wytrzymałość (X106)	AC-3	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
Elektryczny wytrzymałość (X106)	AC-4	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2	0,2
Napięcie robocze zakres cewki		(0,8-1,1)Ue
Napięcie robocze zakres cewki
Moc zużycie cewki	Przyciąganie (VA)	10	10	12.1	17	32	39	58	84	115
Moc zużycie cewki	Startowy (VA)	68	69	101	183	330	550	910	1430	2450
Znamionowe napięcie izolacji styków pomocniczych (V)	690	690	690	690	690	690	690	690	690	690
Konwencjonalny prąd cieplny styków pomocniczych (A)	10	10	10	10	10	10	10	10	10	10
Znamionowy prąd pracy styków pomocniczych (A)	AC15 380/220	6/10	6/10	4/6	4/6	4/6	4/6	4/6	4/6	4/6
Znamionowy prąd pracy styków pomocniczych (A)	DC13 220 V	0,45	0,45	0,45	0,45	0,45	0,45	0,45	0,45	0,45
Napięcie znamionowe kontroli cewka (V)	50 Hz	24 36 48 110 127 220 380 itd.
Napięcie znamionowe kontroli cewka (V)	60 Hz	24 110 220 440 itd

Poprzedni: Przekaźnik termiczny nowego typu JLRD-13

Następny: Stycznik nowego typu AC 50A ~ 95A 220 V, 380 V

Scenariusze zastosowania:
Zwykle instalowany w skrzynce rozdzielczej na podłodze, centrum komputerowym, pomieszczeniu telekomunikacyjnym, sterowni wind, pomieszczeniu telewizji kablowej, sterowni budynku, straży pożarnej, obszarze automatyki przemysłowej, sali operacyjnej szpitala, pomieszczeniu monitorowania i wyposażeniu skrzynki rozdzielczej z elektronicznym urządzeniem medycznym .
